99色在线播放I999久久久欧美日韩黑人I久久亚洲婷婷I欧美在线18I国产 精品 资源I在线中文字幕一区二区I成人毛片100免费观看I在线国产视频

　　近日，中國科學院深海科學與工程研究所彭曉彤研究員團隊在深海塑料降解機制和降解時間方面取得新進展，相關研究成果近日發表于國際知名地球化學期刊Geochemical Perspectives Letters，張曉迪博士為論文第一作者，彭曉彤研究員為通訊作者。

　　海洋塑料污染是海洋環境突出的問題之一，嚴重影響到人類健康和海洋生態系統。塑料在海洋中的降解速度和機制備受國際學術界和全社會的關注。迄今為止，尚未開發出標準方法來量化海洋環境中塑料的年齡。深海海底已被證明是海洋塑料的最終歸屬地之一，然而相對海洋表層來說，深海缺乏紫外線，氧氣含量和溫度較低，目前對塑料在深海中是否能夠被降解以及在深海中持續的時間知之甚少。

　　該團隊于2018年至2020年使用載人潛水器“深海勇士”號通過22次下潛在中國南海海底（深度746-3997米）采集了共103個塑料碎片（采樣位點如圖1所示），隨即采用掃描電子顯微鏡（SEM）、激光拉曼光譜儀（Raman）、傅里葉變換紅外光譜儀(ATR-FTIR)、光誘導力顯微鏡（PiFM）對這些塑料樣品的成分、類型、表面降解特征進行了研究。

圖1.塑料樣品的取樣位點和原位取樣圖像

　　研究結果表明這些來自深海的塑料垃圾中有80%都是聚乙烯(PE)，其中大部分樣品表面都比較粗糙，有很多降解特征，包括褶皺、凸起、裂紋、劃痕、不規則凹坑等。

　　有趣的是，在18片PE表面還發現了大量與桿狀微生物的形態相一致的溶蝕坑結構（圖2），所有凹坑的長度均為1-2μm。如圖2a-d所示，該塑料表面有大片相互連接的蝕坑，主要包括短棒狀和花生狀兩種結構，呈現高度降解。此外，在其他樣品表面還觀察到不同形態的蝕坑，例如蠕蟲狀和絲狀結構（圖2e-g）。

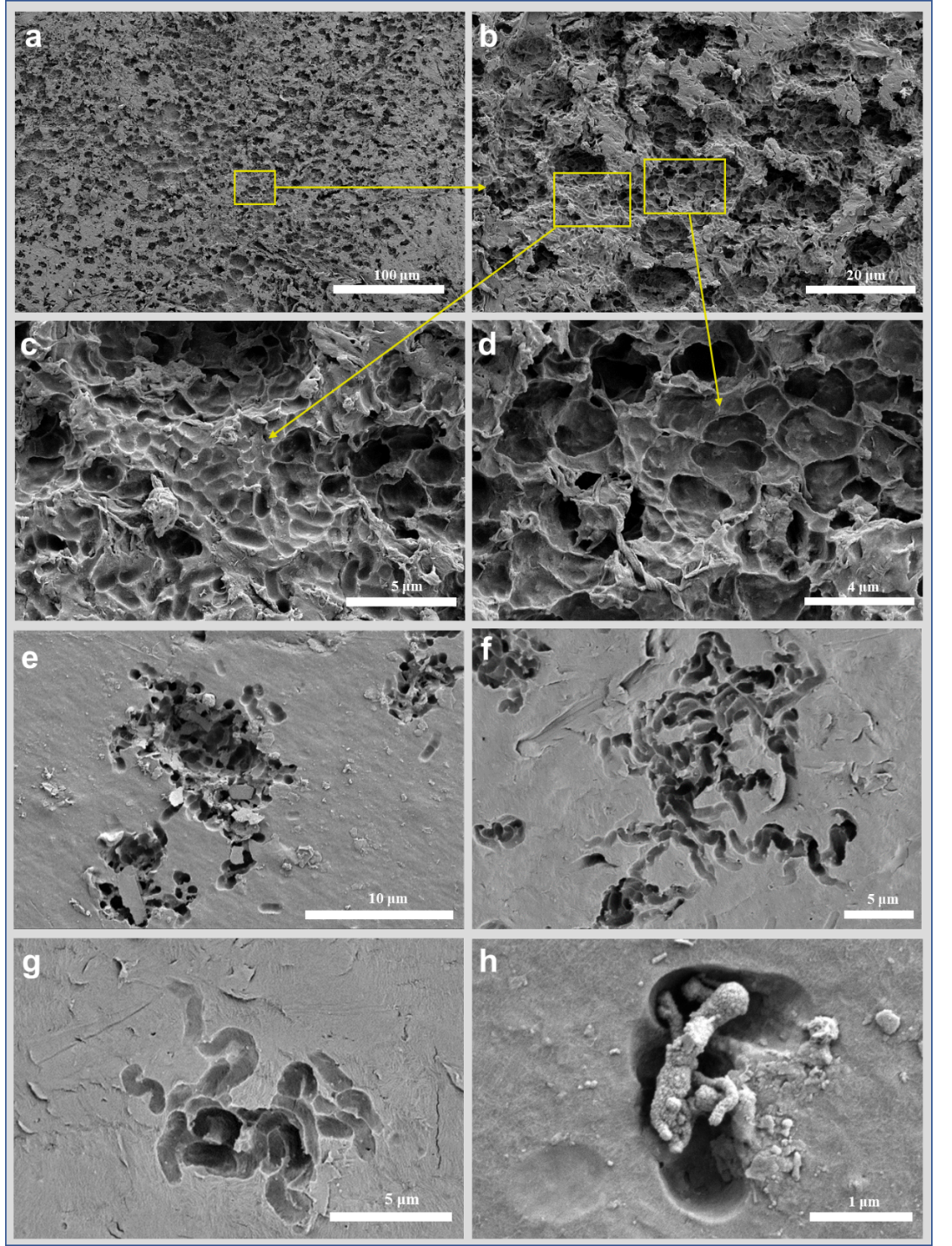

圖2. 帶有腐蝕坑的PE樣品的SEM圖像

　　通過光誘導力顯微鏡（PiFM）再現了典型蠕蟲狀結構的三維形態學（圖3a，b）。Ra（粗糙度平均值）通常用于指示表面粗糙度。很明顯，降解程度越高的塑料表現出較高的粗糙度。與掃描電鏡（SEM）相比， PiFM在垂直方向上具有更高的準確度和精密度，可用于探測凹坑的深度。如圖3所示，在相對早期的降解階段，蠕蟲狀凹坑的寬度約為0.9μm（0.45×2μm），深度約為144.3-289.8nm。隨著降解的發展，坑深度變大，約為572.2-663.2 nm。

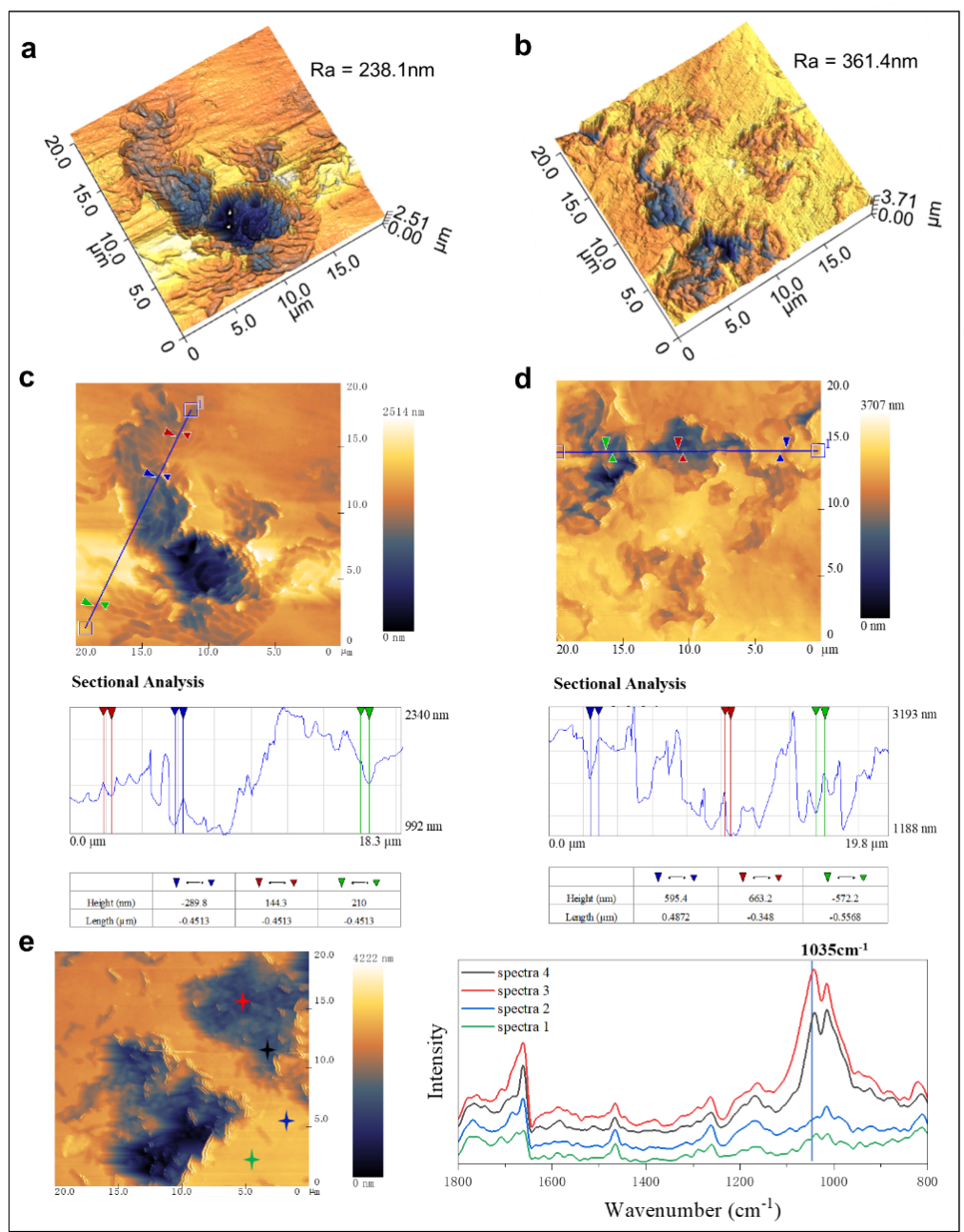

圖3. 表面有腐蝕坑的PE的PiFM圖像、光譜和截面分析

　　通過SurfaceWorks（Molecular Vista，Inc.）軟件對PiFM圖像上所有寬度大于1μm，深度大于0.1μm進行統計分析可以得到每個樣品表明腐蝕坑的體積。利用溶蝕坑和各樣品的體積比來量化塑料降解的程度，經計算可得每塊聚乙烯塑料約有1.08-13.72%被降解。由于目前還沒有合適的方法來確定沉積在深海中的塑料的日期，但根據南海同一區域微塑料污染年代史推測這些塑料最長可能已經在海底存在了40年，那么降解最嚴重的塑料最長將需要大約292年才能完全降解。

　　本研究首次提供了深海塑料可以被降解的證據，并回答了塑料在深海中可能持續多長時間的問題，為研究深海塑料的命運提供了獨特的見解。

　　相關論文信息：Zhang, X., Peng, X. (2022) How long for plastics to decompose in the deep sea? Geochemical Perspectives Letters 22, 20–25. https://doi.org/10.7185/geochemlet.2222
